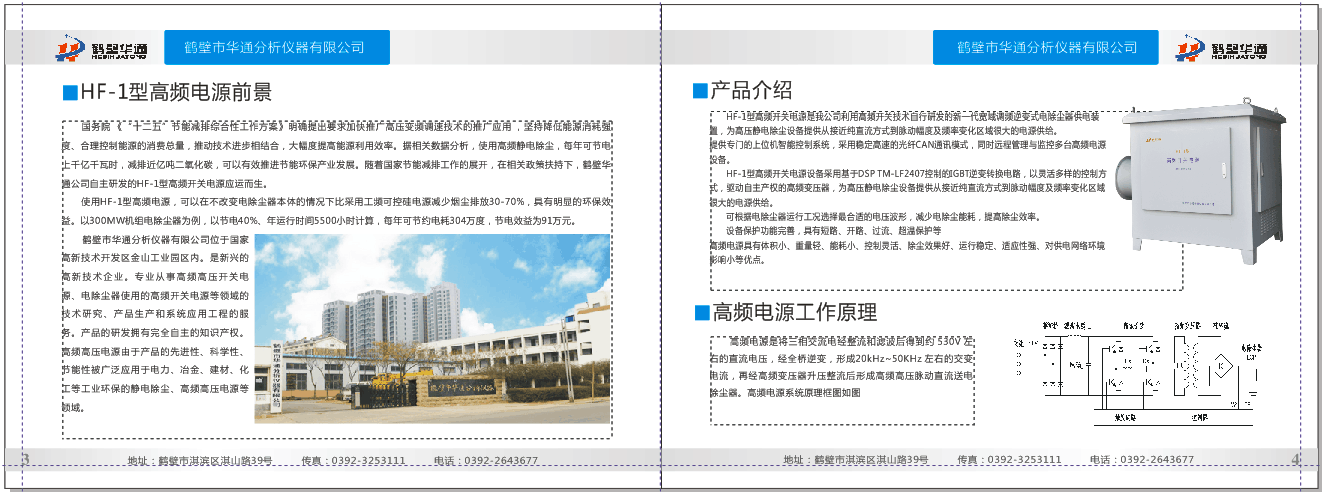

HF-1型高頻開關電源
發布時間：2017-03-01 點擊次數：1477次HF-1型高頻開關電源是我公司利用高頻開關技術自行研發的新一代寬域調頻逆變式電除塵器供電裝置，為高壓靜電除塵設備提供從接近純直流方式到脈動幅度及頻率變化區域很大的電源供給。

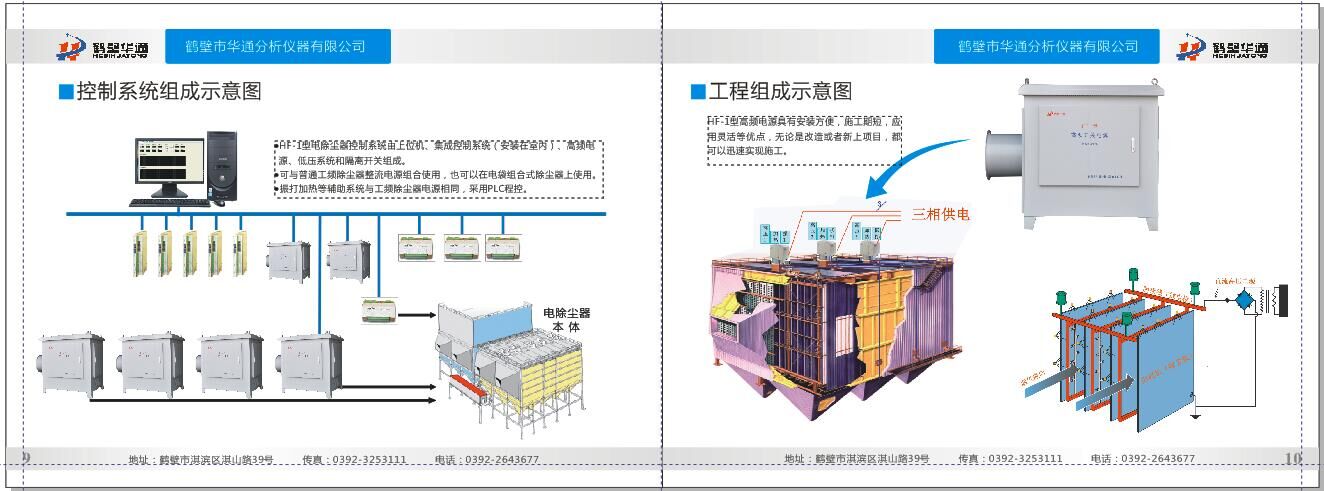

提供專門的上位機智能控制系統，采用穩定高速的光纖CAN通訊模式，同時遠程管理與監控多臺高頻電源設備。
HF-1型高頻開關電源設備采用基于DSP TM-LF2407控制的IGBT逆變轉換電路，以靈活多樣的控制方式，驅動自主產權的高頻變壓器，為高壓靜電除塵設備提供從接近純直流方式到脈動幅度及頻率變化區域很大的電源供給。
可根據電除塵器運行工況選擇最合適的電壓波形，減少電除塵能耗，提高除塵效率。
設備保護功能完善，具有短路、開路、過流、超溫保護等
高頻電源具有體積小、重量輕、能耗小、控制靈活、除塵效果好、運行穩定、適應性強、對供電網絡環境影響小等優點。
特點：HF-1型高頻開關電源采用一體化設計，將變壓器、高壓、低壓電路以及散熱和輔助電路全部集中在一個殼體內，產品體積小、結構緊湊，布局合理、實用可靠、美觀大方。便于安裝調試與備件的更換以及日常維護。
高頻變壓器，具有輸出功率大，自身?yè)p耗小的優點，體積重量?jī)H有工頻變壓器的1/3，自身?yè)p耗僅為工頻變壓器的1/4。
外殼設備防護等級為IP34，該產品全能適應戶外惡劣環境下長期連續工作的防護等級要求。
本產品采用油循環冷卻和強制風冷兩種措施，采用這種散熱系統，在功率變換器工作在最大功率時，開關管表面的溫升不超過30℃，開關管內部的溫度始終低于允許的最高溫度，保證了變換器的可靠運行。

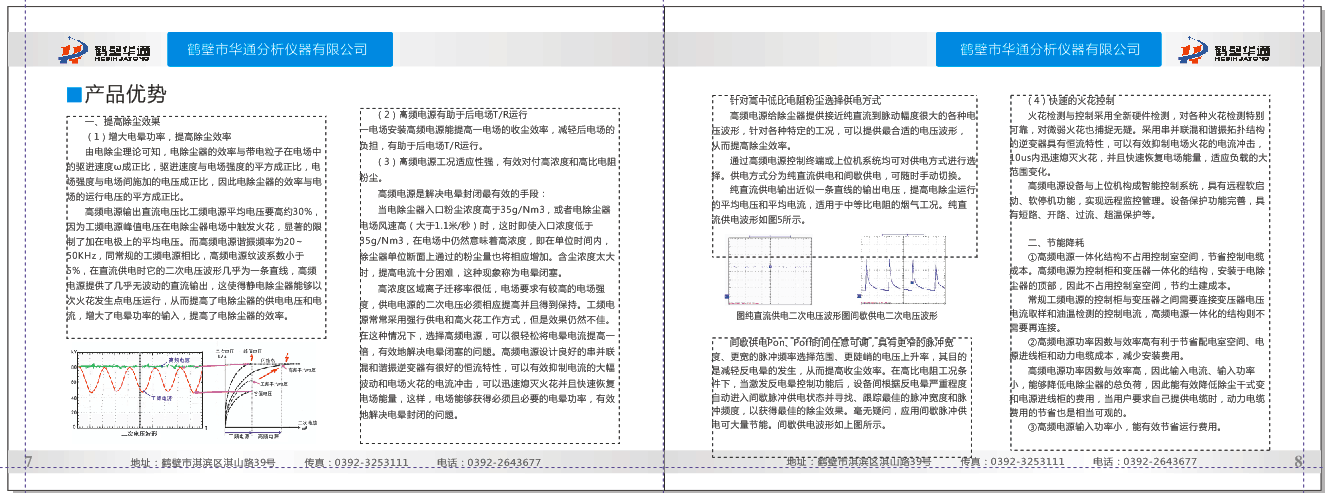

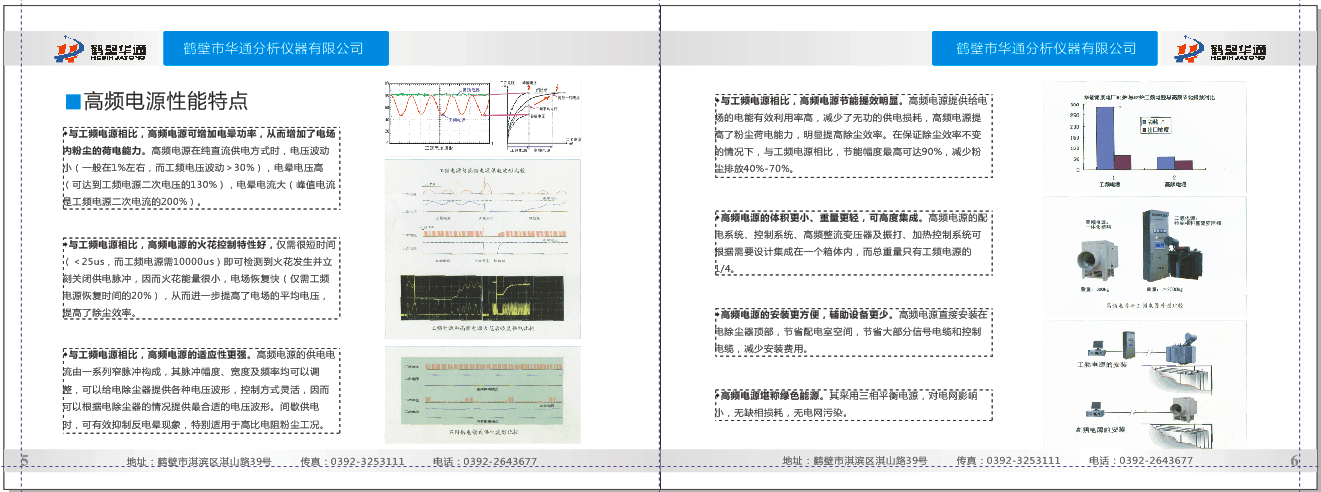

1. 供電為三相平衡供電對電網影響小，功率因數>0.9，轉換效率>0.93。
2. 輸出電壓紋波系數小，因高頻電源輸出的電壓紋波系數小，有利于提高閃絡電壓，提高電暈功率，提高電除器除塵效率。
3. 與工頻電源相比，高頻電源的適應性更強。高頻電源的輸出由一系列的高頻脈沖構成，可以根據電除塵器的工況提供最合適的電壓波形。間歇供電時，可任意調節占空比。
4.與工頻電源相比，高頻電源的火花控制特性好，僅需很短時間（<10us，而工頻電源需10ms）即可檢測到火花發生并立刻關閉供電脈沖，因而火花能量很小，電場恢復快，提高了電場的平均電壓，提高了除塵效率。
5.高頻電源采用集成一體化結構的體積更小、重量更輕，高頻電源直接安裝在電除塵器頂部，節省配電室空間，節省大部分信號電纜和控制電纜，減少安裝費用。
6.完善的保護功能，保證設備的安全可靠運行，具有輸入過流保護、IGBT過流過熱保護、輸出開路短路保護、IGBT散熱器和變壓器油過熱保護等。
7.采用標準的CAN 協議通訊，可以方便與上位機系統通訊。
